磁吸燈降壓芯片 24V 48V 60V 80V 100V轉9V 轉12V 恒流芯片-H5526L
磁吸燈恒流芯片是一種用于LED照明的電路元件，其工作原理如下：
磁吸：磁吸是指在芯片中使用的一種調節電流的方法。通過磁性元件（如電感）在電路中形成磁場，控制電流的流動。
恒流：恒流是指無論負載的變化如何，輸出電流保持恒定的狀態。在LED照明中，恒流可以確保LED在安全電流范圍內工作，延長其壽命并提高穩定性。
工作原理：磁吸燈恒流芯片通常由電感、MOSFET管和控制電路組成。當輸入電壓施加在芯片上時，控制電路通過MOSFET管控制電流的流動，使LED得到恒定的電流。通過調節控制電路中的參數，可以實現不同電流輸出，從而控制LED的亮度。
總的來說，磁吸燈恒流芯片通過磁性元件和控制電路實現LED照明中恒定的電流輸出，保證LED的穩定工作。
惠海H5526L降壓恒流芯片，支持24V 48V 60V 80V 100V轉9V 轉12V等電壓，應用于磁吸燈，車燈等領域。
產品描述
H5526L是一款外圍電路簡單，采用VFPWM連續工作模式的非隔離式恒流LED驅動芯片。H5526L典型開關頻率固定為130KHz，由于采用固定PWM工作模式，因此在應用中可以采用較小值的電感，可以有效節省整機空間。H5526L可以通過對MODE端口進行控制實現兩種功能切換，MODE懸空即為高亮模式，MODE接高電平即為50%負載電流的低亮模式。
H5526L采用ESOP-8封裝，芯片低部設計散熱片連接于Drain腳，可以使芯片有效散熱。
產品特征
l 寬壓8V-90V輸入范圍
l 典型的130KHz開關頻率
l 高效率：最高可達95%以上
l 輸出電流可高達1.8A(玻纖板上應留余量)
l 內置智能溫度保護，高溫掉電流
l 內置100V低內阻MOS
l 內置5.5V穩壓管
l 平均電流工作模式
l 集成輸出短路保護功能

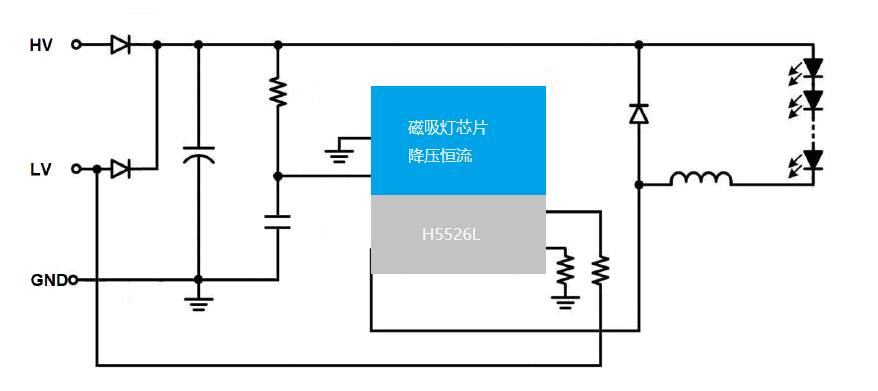

典型應用
l 直流或交流輸入LED驅動器
l RGB背光LED驅動
l 電動自行車照明
l 大功率LED照明
l 汽車照明等
