H5524L 車燈 高低亮 遠近光 外圍簡單60V 80V 100V 降壓芯片
調節車燈亮度的原理通常涉及到 PWM（脈沖寬度調制）技術。PWM是一種調節電子設備（如LED燈）亮度的常用方法，它通過控制信號的占空比來調節電路中的開關元件，從而控制輸出信號的平均功率，進而控制亮度。
在車燈中，通常使用一個控制電路來生成PWM信號，這個信號會被發送到車燈的驅動電路中。驅動電路根據PWM信號的占空比來控制電源輸出到車燈的電流，進而控制車燈的亮度。占空比越大，車燈接收到的電流時間越長，亮度越高；占空比越小，車燈接收到的電流時間越短，亮度越低。
通過調節PWM信號的占空比，可以實現對車燈亮度的精確控制，從而滿足不同情況下對亮度的需求，比如夜間行駛時降低亮度以減少眩光，白天行駛時增加亮度以提高能見度等。

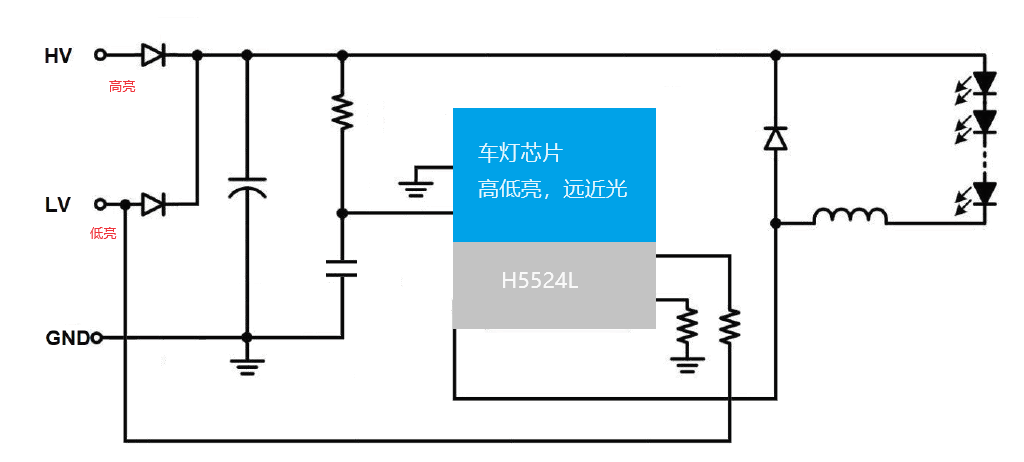

惠海H5524L 車燈芯片，高性價比，支持60V 80V 100V降壓，可實現高低亮，遠近光等功能。
產品描述
H5524L是一款外圍電路簡單，采用VFPWM連續工作模式的非隔離式恒流LED驅動芯片。H5524L典型開關頻率固定為130KHz，由于采用固定PWM工作模式，因此在應用中可以采用較小值的電感，可以有效節省整機空間。H5524L可以通過對MODE端口進行控制實現兩種功能切換，MODE懸空即為高亮模式，MODE接高電平即為50%負載電流的低亮模式。
H5524L采用ESOP-8封裝，芯片低部設計散熱片連接于Drain腳，可以使芯片有效散熱。
產品特征
l 寬壓8V-90V輸入范圍
l 典型的130KHz開關頻率
l 高效率：最高可達95%以上
l 輸出電流可高達1.5A(玻纖板上應留余量)
l 內置智能溫度保護，高溫掉電流
l 內置100V低內阻MOS
l 內置5.5V穩壓管
l 平均電流工作模式
l 集成輸出短路保護功能
典型應用
l 直流或交流輸入LED驅動器
l RGB背光LED驅動
l 電動自行車照明
l 大功率LED照明
l 汽車照明等
