H5028B 車燈舞臺燈 PWM調光 可溫控 48V 60V 72V 80V 100V降壓芯片
帶溫控功能的降壓恒流芯片的工作原理如下：
降壓功能：首先，芯片會監測輸入電壓，并通過內部的電路將輸入電壓降低到所需的輸出電壓水平。這可以通過開關電源轉換技術實現，例如脈沖寬度調制（PWM）或脈沖頻率調制（PFM），以確保輸出穩定在預期的水平。
恒流控制：其次，芯片會監測輸出電流，并確保輸出電流保持在設定的恒定水平。這通常通過反饋回路實現，其中芯片會比較實際輸出電流與設定值，然后調整控制元件（如開關管）的工作周期，以維持恒定的輸出電流。
溫控功能：此外，帶有溫控功能的芯片還會監測芯片本身的溫度。如果溫度超出了一定的范圍，芯片會相應地調整其工作參數，以保持在安全的溫度范圍內工作。這可以通過調整控制元件的工作頻率、降低輸出電流等方式來實現。
綜上所述，帶溫控功能的降壓恒流芯片通過降壓、恒流控制和溫度監測與調節等功能，實現了穩定的輸出電壓和電流，并保證芯片在安全的溫度范圍內工作。
惠海H5028B是一款降壓恒流芯片，舞臺燈車燈芯片，支持48V 60V 72V 100V等電壓。
產品描述
H5028B是一款內置功率MOS管，高效率、高精度的開關降壓型大功率LED恒流驅動芯片。H5028B采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶需求而改變。簡易的外圍元件，通過調節外圍的電流采樣電阻，可以達到控制高亮度LED燈的驅動恒定電流，使LED燈亮度達到預期亮度。
H5028B支持PWM調光和線性調光兩種調光功能，給DIM腳提供PWM信號或1.1-3.2V模擬信號，就可以做相應的調光方式設置。
H5028B內部還集成了VDD穩壓管以及智能過溫保護功能，大大的提高系統的可靠性。
H5028B采用ESOP-8封裝，芯片底部設計散熱片焊盤連接于內置MOS漏極SW腳，可以使芯片有效散熱以提高系統的穩定性。
產品特征
l 內置100V低內阻MOS
l 輸出電流可高達1.5A
l 寬壓3.6V-85V輸入范圍
l 高效率：最高可達93%以上
l 最大工作頻率達1MHz
l 支持PWM調光和線性調光
l 支持關斷時間可調
l 內置智能溫度保護,高溫掉電流
l 內置VDD穩壓管

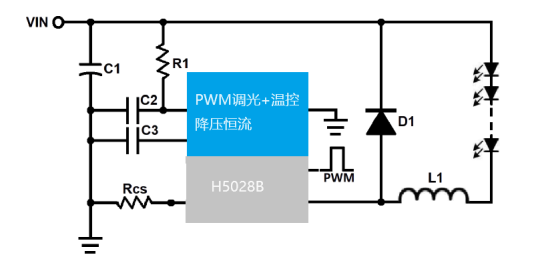

典型應用
l 自行車，電動車，摩托車等車燈應用
l 強光手電
l LED射燈
l 大功率LED照明
l LED背光驅動
