第五季 食物鏈上層（草率的結局）

這篇本來想寫“蹂躪ECAD之滿清十大酷刑”，一看這題目就知道內容很黃很暴力，大家都愛看，尤其是PL，PM啊，一定很想知道怎么蹂躪ECAD。

本來呢，我寫這個只是隨便寫寫給開心網上的好友看看，主要是為了花械下情緒。后來呢，沒想到這系列帖子這么火，中國中央國務院中央省委各地市級領導都給我打電話了，嚇得我，目的顫抖，不敢寫了。準備在第5把尾收了，回頭有時間有精力，把很黃很暴力的內容寫到外篇里。俗話說每個人都是其他人生命中的過 客，因為我畫板的時候你們中的很多人還顧不上在我生命里走來走去，我雖然很愛你們這些賤人（因為你們，我花了整整一年時間才愛上我的那些新同事），但是沒辦法，只好另起一篇單寫你們。

所以這篇終結篇寫食物鏈。

我不畫板了以后，做了好些亂七八糟的工作。我最喜歡在屏蔽室干活，在屏蔽室里沒什么人，來的都是搞射頻，搞射頻的經常被大功率輻射，他們本身也不是很正常，所以他們都認為我瘋瘋癲癲是常態，安安靜靜是變態。在屏蔽室可以唱歌，一邊高低溫一邊高低音，我的成名曲主要有“他大舅他二舅都是他舅，高桌子矮板凳都是木頭”，還有梅娘曲，“哥哥啊，你別忘了我啊，我是你親愛的梅娘昂昂昂~~~”。唱的時候一定要高亢，頭向上抝過去，拗過 去……

有時候你聽有的人說話很欠抽。方漪波方工，也是老總，但是我見面總叫他方工，覺得親切，他也沒什么架子。他有一次撇著嘴說： “我就不愛跟劉邦長說話，他那人說話……唉，邦長說：‘我們家就我妹學習不好，沒考上好學校’。我問他考哪兒了，他說，北大！”

有天我正在屏蔽室嗨呢，王志超，超哥看見我了，說小孟你最近氣色不錯啊！我一聽夸我呢，正準備謙虛一下，超哥又說了：比以前 強，以前老覺得你病怏怏的！
我聞后言百抓撓心，心說還不是被你們這些黃世仁逼的。

超哥說，最近畫板人手緊缺。你呢，畫板也算你 的專長，其實呢，不管什么職業，只要做精了，做專了，都挺好。你說你做射頻，做音頻，多少年才出一個好的射頻工程師，出一個好的基 帶，鋼鐵都不是一朝一夕煉成的，你何必以己之短，攻人所長呢？
乍一聽，我差點動心了，回去重操舊業接著畫板兒。

以前康有時候會踱到ECAD這邊，貌似無限神往地說，你們畫板的不錯，安安靜靜地坐那畫板，沒有亂七八糟事兒，不用操心這個那個的，也沒什么人來煩你們，好，很好。
康，曉巖，英文名sean，意思是大石頭，中文讀音肖恩，肖恩康納利、小羊肖恩的肖恩，瞧瞧人家這名起的，啊？
又說有些人那英文名起的，simon，dean，pierre，貌似看著也挺拉風，尤其是 Pierre，法國名，再聽中文發音，西門，腚，屁眼兒。

康這話乍一聽也挺有道理，你想整天那么多人來找他討論事情，煩死了。ECAD呢，一般也就PL來找一下，來一個也得給玉行姐噴回去一個。

又細琢磨也不對。每天事兒多，是不是說明你能掌控的東西也多涅？倒不是我有控制欲，只是說，我不喜歡自己的命運被別人扒拉來扒 拉去。

高工還在賽福的時候，有一次一個板兒特別著急，杜立群陪著，干一個通宵，畫完了！牛不牛！故事的精彩在后面——
第二天白天回去睡覺去了，睡醒聽說那項目cancel了。
不光是高工啊，我們都是，沒日沒夜畫出來了，終于大喘一口氣，氣沒喘完，上面通知，項目cancel.
后來這種做法一直延續了好幾年，起好多項目，板畫出來，不一定做，做出來，不見得賣。
這種方法因為對ECAD的精神和肉體雙重打擊力度極大，位列十大酷刑之三。

后來好像九鼎也沿用了這種做法，板子一個接一個地畫，就是不見出貨。有一次路上碰上馮貴淼，小姑娘憔悴的模樣，很有我當年的神韻！

有人說了這種做法是整個公司的決策，不是你 ECAD說不干就不干了，是，有道理，那我不想被決策行不行？怎么辦？向上爬，爬到食物鏈頂端的地方。
我一覺睡醒，想到一點子，一個電話，一百多號人忙活一個多月——從此天天yy到口水流一枕頭。

有一次跟立新一起回家，他喜歡路上看報紙，我倆有一共同的愛好就是看報紙，還有一共同的愛好就是從來不買報紙。我跟他的區別就是他喜歡拿別人的舊報紙，我拿都懶得拿，天天看他拿的。
報紙上說現在女富豪很多啊，超過男富豪。我說正常啊，如今社會靠智商吃飯，又不是靠力氣吃飯。立新很贊同。（經常被領導贊同， 我很欣慰）

你說我這樣的，不能跟馬寧比啊，他身高九尺，虎背熊腰，眉如板刷，眼如銅鈴，聲如炸雷，巴掌寬護心毛，胸口紋兩條帶魚，背后紋著蠟筆小新。他和張軍、王樂、賴智杰，整天互相爭風吃醋，在屏蔽室扭來扭去，把屏蔽室承重2噸的地板踩踏好幾處。在天上人間當保安真是委屈他了。
我體重80+-4斤，肩不能抗，手不能提，雞肉沒有鴨肉也沒有，渾身上下找不出一塊五花肉來。將來我失業了，不能靠力氣吃飯，靠什么呢，智商啊！我渾身上下最值錢的就是腦袋，我們的口號是：保護智商，遠離門框！防火防盜防驢蹄防畫板！

從某天起，我就打定了主意，不靠鼠標吃飯，不走回頭路，美特斯邦威。
從此我又定了新的人生目標——把凡知道我會畫板的，抓一批，殺一批，焚一批，坑一批， 最終實現60年內全部滅口！

第四季 畫板之職業病

上幾篇說到ECAD的煩惱，有人說了，誰工作沒煩惱，誰沒壓力？是，我又不是沒干過，前面不都說了音頻射頻基帶我都干過。但我還是覺得ECAD壓力 大。我寧可叫老板叫客戶把我罵一頓，也不想好幾個人每天眼巴巴地過來問我——啥時候畫好啊？（這句話我自己寫了兩遍自己都膈應得慌。）
下次誰再問，先套麻袋，然后上板磚，澆完熱水澆涼水，最后給丫擱冰柜凍起來。

我沒法答復你，比如說眼看著走線都走完了，還得打孔，打一萬多個孔，啥時候打完，不好說。因為打孔的時候不是亂打的，要打在節 骨眼上，空白處打5千個，沒用。但有時候節骨眼那處地方不夠，為一個孔，還得挪線，你說得多久，我說不好說。
打多少算夠，我覺得夠了，你覺得不夠，他覺得太多了。

按照我的標準，就是節骨眼上打，沒必要的地方可打可不打。
但按照老賀的標準，什么樣兒呢，沿著板邊兒打一圈，一個接一個，到什么程度呢？老賀每說到這個時候就特別嗨，手舞足蹈。他說：你 就把板子往手上一磕，哎~，板子啊，沿著那圈孔，就掉下來了！就剩一圈兒板框！（我心說，那連郵票孔都省了）
康后來說，啊，那也沒什么必要。
高振山后來又說了，怎么打孔都是有國際標準的，隔0.5打一個就行了，打那么多干鳥啊！（臟話是我演繹的啊，不是原話）高工振臂一呼，連老賀都給鎮住了，中央又發了個word文檔，題目是《打地孔的可行性科學實施辦法》

打過孔打的亂不行啊，沒畫過板的領導一看，這什么亂七八糟的，一點不美觀。
打孔打的太規則不行啊，董發發跑過來了，說你們這天線旁邊的地孔啊，打的***太規則了，這個射頻信號啊，這孔上來那孔下去， 都形成濾波器了，xx指標死活過不了啊！
我們當時畫板的哪兒懂這個啊，原來打孔還這么大學問啊，都震精了！
當年楊福打孔打的很抑郁，用過孔寫了個 “FUCK” 在板子上，后來被老賀發現了……

另外拼板也是有講究啊，順利了，半小時，不順利，仨鐘頭。
當年邵九洲童鞋，拼板啊，跟旁邊人說了，你看著表啊，咱們這回前面畫的都沒問題，拼板15分鐘搞定啊！結果，8個15分鐘過去 了，……
（這事兒他可能忘了，我記得，他可能也不知道我知道這事兒，呵呵）

以上內容是續3的。注意了啊！下面開始正式寫4 啊！

任何工種都會有職業病，比如煤礦工人——矽肺病，打漁的——關節炎，硬件工程師——白內障。為什么涅？有一次我以前公司的一個同事，把502擠眼睛里了，好像毛海躍也是把什么東西弄眼睛里了，趕緊送醫院。
有一次我戴著眼鏡吹備電呢，越吹心里越怕，余光看見張國華坐我邊上，我說張國華你躲遠點啊，這玩意兒會爆的，話音未落，只見 “啪”的一聲，一股白煙直奔李亞斌！
剛才沒看見他。嚇得我，這要養他一輩子，可養的起嗎，他一天吃四頓啊？
還有一次我拿風槍，沒拿好，滋啦一聲，半拉手掌都焦了，把馬寧心疼壞了，他說：趕緊撒點孜然撒點辣椒面兒，別浪費了啊！

畫板的職業病分幾種，生理上主要有肩周炎、頸椎病、鼠標手之類的，心理上的主要有抑郁、躁狂、強迫、焦慮等。

我自己是頸椎出了問題，疼的時候不敢扭頭不敢翻身，再嚴重的時候會惡心想吐，想吐的時候脾氣不好，走路的時候身形扭曲，總之癥狀很像懷孕。坐地鐵都有人讓座。
還有好幾個人是常備扶他林。
有一次在地鐵碰到曹穎，她不畫板很久了，但一直戴著護腕，鼠標手，很嚴重。
還聽說中訊以前有一位，痔瘡，不能坐，站著畫板畫好幾天……

心理狀況出現下降趨勢比較明顯的是李文華和韓敬，李文華那人，大大咧咧什么都說，自打畫了板啊，唉，抑郁了，韓敬，脾氣多溫和，自打畫了板，開始有脾氣了。別的人嘛，因為我沒有全程目睹他們從不畫板到畫板的過程，所以不知道有什么變化。其他人，比如我，畫起板來一向都是罵罵咧咧，你也別往心里去，這 是我減壓的方式，你要讓我畫板，還不讓我罵街，那不就是想讓馬兒跑還不給馬吃草么。（那天想說這句話沒想起來，說成不讓牛吃草還想讓牛拉屎）聽說曾遠文郁悶的時候也會摔鼠標，我沒親眼見過，這是不可靠小道消息。

你看看，多少ECAD被蹂躪成這樣，你們這些黃世仁，于心何忍啊？

有時候整天盯著屏幕，偶爾一見陽光，眼睛刺疼。或者干脆一天見不到太陽，出門的時候太陽還沒出來，下班的時候是頂著星星。畫板那幾年，就好像天天坐監獄。有時候下班路上看見漫天繁星，突然覺得自己很悲哀，我跟張立新說，你有多久沒看過星星了。立新撲哧一笑，沒說話。（后來我也覺得自己挺酸的哈）

有一陣黨中央又頒布一條圣旨：工作時間不許出去溜達！
誰溜達了？原來以前還可以出去溜達啊？我們從來沒溜達過。如果ECAD不一天到晚在座位上坐著，領導認為你不忙，就該給你找事兒干了。
本來都習慣了穴居生活，接到這條圣旨一看，哦，原來還可以出去溜達啊，突然好想出去溜達啊。
當時我和何強是窗邊族，窗邊族就是趴窗戶邊上遙望京客隆，幻想能夠在上班時間溜出去一趟，去那喝一杯裝逼的咖啡（雖然那時候公司已經有咖啡機了），也算過一回“出軌”的癮。后來發現這小子是個光說不練的主兒，我們的計劃一直未能成行。

那幾年我一直以鼴鼠自居，常年生活在陰暗潮濕的洞穴里，連見到陽光都會害怕。
悲哀了說，那時候，見到其他工程師拿著射頻cable在過道里走來走去，都覺得很拉轟……

第三季 你招劉勁松還是劉邦長

上文說到做ECAD就是得什么都懂點，你得知道硬件電路，知道板廠工藝，知道貼片工藝，知道板子對硬件性能的影響，比如音頻靜電什么的。
曾經有人跟我說，ECAD就是連接板廠、貼片廠、硬件設計的橋梁，當時一聽這話覺得挺拉風，覺得怎么總結的這么好呢，我沒日沒夜干了這么多年，怎么沒總結出這么精辟的話來呢？
錯，有些話吧，聽著是這么回事兒吧，經不起細琢磨。能說出這樣話的人，畫板肯定不行。

比如你是老板，劉勁松和劉邦長同時來應聘硬件工程師，我說的是普通工程師啊，就是干活的，不是經理不是VP，你招誰？
找這倆人做例子是因為這倆人挺具有代表性的。舉例如果找路人甲路人乙，你們腦子里沒概念。當年跟他們都挺熟的，玩笑隨便開，當 然這倆人現在都是老總，不能亂說人壞話，好歹給各位老總留點面子，所以你們別告訴他們啊。回頭我被人套麻袋澆涼水可不是鬧著玩的。

劉邦長，清華畢業，射頻出身，后來調到康手下，硬件部二把手。原來干工程師的時候就很牛，后來調其他事業部當老總去了。此人英俊瀟灑玉樹凌風，張玉行張姐，毫不掩飾對邦長的好感，整日里掛嘴邊：瞧人邦長，多帥，硬件部第一大帥哥！王志超聽了心里很不是滋味，很吃醋。后來邦長當了老總，更了不得了，每 天西服一穿領帶一打，辦公區這么一晃，公司里mm們都在背后擠眼睛，擠的都針眼了。

劉勁松，不知道哪里畢業，教師出身，據說曾經在學校里給人講模電，口音極重，說實在的，他說話十句我能聽清楚8句就不錯了，不知道他的學生聽懂了沒 有。反正呢，大概從05年開始吧，連著兩三年，我就沒見過他的頭發服帖過，今兒左旋，明兒右旋，后兒頭頂仨旋兒。經常是兩只眼睛通紅，蔫了吧唧一副沒睡醒的樣子。衣服呢，看著倒是干凈，就是從來沒有服帖過。我估計啊，他那襯衫都是套頭穿上去的。

比如說你是一家公司的HR，來這倆人面試，一個西服筆挺精神抖擻，一個旋風發型萎靡不振。你肯定覺得第一個人給你印象好，尊重他。話說HR是一個挺奇怪的職業，他只能通過面試者的得體著裝和良好精神狀態來得到尊重（真口年的職業啊）。
但是技術總監來了，比如說你就是那技術總監，撇開技術問題不說，單看這倆人的形象，你覺得誰更適合這個職位？

如果是我，我就選勁松，因為啥呢，一看這睡不醒的樣子就知道每天干的多睡的少，能吃苦耐勞，一看襯衣好幾天沒換了，肯定是睡公司了，以公司為家了，多好的童鞋啊！

前面鋪墊了這么多廢話，冒著生命危險褒貶兩位老總，為什么呢，鋪墊ECAD。
那些年以時召磊為代表的ECAD，都是劉勁松這副造型。

小時經常兩眼通紅就來了，得虧是白天，晚上黑地兒手電一照，那倆眼珠子，還以為狼來了。楊福，經常通宵，有時候半夜三點回去 了，小區保安跟著他，怕他溜門撬鎖去。我和玉行呢，女的，不敢太晚，最晚啊，半夜兩點怎么說也得回家了。
當然了，不是只有ECAD苦，當年王琳、曹培利、柳光輝、徐向華等等等等，都睡過公司，還有好多人也睡公司沒列出來是因為他們沒跟我匯報。有一個周六早上我到公司，門口站一男一女，個子挺高，穿的也挺好，我以為是客戶，后來發現是王琳周五一晚上沒回家，睡公司了，也沒給家打電 話，第二天他爸他媽找公司來了，還以為他被女流氓劫了呢。

反正我的意思吧，就是ECAD不比硬件工程師清閑。

你靜電打不出來還可以找曹培利幫忙啊，找老潘，這都是資深靜電專家，audio調不出來找翁志彬，射頻找王志超，基帶找劉宏斌，或者隨便找誰，誰都可以給你出謀劃策。
唯獨畫板，你得自己來，你想啊，他把原理圖畫完了，他沒事兒干，等著板子回來才能調， 好幾個人大眼瞪小眼瞪著ECAD。當年陳祥斌就喜歡干這事兒，我畫板他搬個凳子坐后面看著，我拼板他也看著，立新看半天看累了，說，拼板有啥好看的，轉身走了，祥斌不舍得走，還看著。
什么感覺，就好像蹲茅坑啊，后面站一人，我拉不出來，不拉又不行，緊張。拉一半，我罵他，我說你大爺的，他說你大爺的，我倆把對方大爺都問候完了。 最后反正我倆感情最后特別“深厚”，深厚到什么程度呢，當時居然有人以為我跟他有什么曖昧關系，都是罵出來的。后來我不畫板了，我覺得他這人還不錯，嗯， 這是后話。

第二季 畫板這個事兒

這集本來想說說ECAD這個工種壓力怎么個大法，不是□□□□大法，是壓力大法，是“你丫力大嗎”的大。后來一想啊，看我帖的大部分都是沒干過ECAD的，為了大家能更好地理解我后面的文字啊，我先給沒畫過板的，根本沒干過硬件的，過路的大爺大媽們，講講畫板是怎么回事兒。力大的事兒第三集再說。

本集主題——畫板這個事兒。

先講講正規流程啊。“正規”的意思是理想狀態的流程。
比如我是畫板的，需要哪些前提工作呢？
首先，最主要的，得先拿到原理圖；
其次，我得知道板廠的工藝水平，我畫出的圖來板廠能不能做出來；
然后，我得把電氣規則、貼片工藝，殼體干涉了然于胸，對我來說呢，是了然于心，原因大家都知道了，我沒有胸；
其他的呢，就是需要你對軟件操作熟練啊什么的，然后你就開始畫線就行了。

聽起來挺簡單的是吧。下面我來詳細說說具體操作。

實際操作起來和開始的計劃能夠差多遠呢？比如說美國特種部隊啊，接到一任務，說你們中午吃飽飯，下午啊，幾個人去把張三給我抓回來，這張三啊，是一國際大毒梟的手下，他呢，也不是個重要人物，所以平時戒備不嚴，今兒下午呢，他在二奶那喝酒，隨身就帶個一米六的保鏢，你們速去速回。特種部隊一聽小case，去了十個人，回來一個。怎么回事兒呢，保鏢是李連杰，另外情報失誤，張三那二奶是武器販子他閨女，隨身帶了150個保鏢和200架火箭炮， 提前還知道他們要來，沿途設了250個路障，埋了580個地雷。

俗話說隔行如隔山啊，驅動的不知道畫板的是干嘛的，畫板的不知道軟測是干嘛的，PM不知道行政干嘛的，庫房的不知道認證的是干嘛的，DCC不知道射頻是干嘛的。所以經常有互相歧視的現象，不好意思說別人啊，比如說我當時干的最累的時候，看誰都像吃干飯的，就我最牛啊，全靠我撐著公司。這么說也太夸張 了，反正就這意思吧。

反正有人就覺得，你不就是畫個板兒么，默默唧唧干那么些天還出錯。

親娘那，冤枉啊。
04年我進德信的時候，人口比較少，德信正處于社會主義初級階段，工作還比較隨意啊。比方說啊，就打比方啊，具體事情太多了記不清是誰了。
拿到原理圖之后，王琳說，你們先走線啊，我們去 review原理圖去。板畫一半了，原理圖review完了。一看，不對啊，camera連接器40根線畫反 了，LCD也反了，哎呀，鍵盤定義也反了！好家伙，前三天都白干了，改吧。哼哧哼哧又干了三天，結構的來了，哎呀，不行啊，ID改了，你這個LCD位置 啊，需要往左移5mm。挪吧，不挪裝不上殼啊，40根挪完了，結構一看，不對啊，他說你挪反了，叫你往左，我說是左啊，一看，原來他說的是從背面看過來的 左。
曾經有一次啊，這個趙曉松肯定印象深刻，當時他陪我加班到晚上十一點，一個四層小板，屏來回來去挪了三四回。后來我往衛生間去哭了三四回，委屈啊。這個丟人的事兒不提也罷。
另外我這一邊走線，一邊改原理圖的，最讓人恨。畫原理圖的覺得我這不是著急嘛，PM催呢，我先用一個50pin的連接器放這兒代替一下，回頭找到合適的 40pin，一替換就行了。說的容易，回頭我一點ECO to PCB，畫好的40根線全沒了。（這個是由PADS的特性決定的）

你就好比你拿繡花針啊，煤油燈下繡了三天三夜，繡了一對鴛鴦，栩栩如生，自個兒怎么看怎么好看，正欣賞呢，上面來人了，說鴛鴦不好看，改鵝 吧。又三天三夜加班加點繡了一對鵝，上面人說不好，改成一對野雞。
我……，你……
你知道繡花針和鼠標有啥區別嗎，鼠標戳人不疼。

所以呢，黨中央三令五申，一定要原理圖 fixed了再走線。后來康曉巖，康兒，頒布了圣旨，奉天承運，皇帝詔曰，原理圖fixed了以后再交給ECAD畫 板，一旦ECAD開始走線了再改原理圖，罰錢！
可惜，這條圣旨頒布了以后我已經從ECAD出來了，沒趕上好時候。

畫板的另外一難，難的是你得把所有規則了然于胸 /心。
哪些規則呢？詳見ECAD checklist V2.6.xls，這個文檔只是針對DragonFly平臺總結的，當然了，其他平臺的規則還沒包括在內，欲了解詳情的，請參各大芯片spec倒數第N 頁。

大概說說都哪些：
1. Clock (所有時鐘，比如cpu的，camera的，LCD的，)
2. audio（receiver，speaker，mic，headset，BT，FM……）
3. RF（所有線射頻線）
4. Power（所有電源線都加粗）
5. 其他走線，比如USB，ADC等
以上我總結的不是很全，真要都列出來，A3紙得三頁。

線也分三六九等。重要信號，強干擾源，弱信號敏感信號，都是上等線，立體包，上下前后左右，都得是地，不許側漏，比蘇菲效果好。
中等線是左右包地，上下層可以垂直交叉些其他線。
下等線是盡量包，實在包不上就拉倒。
不要以為下下等的線沒有要求，有。比如鍵盤走線，從鍵盤出來， 就得進ESD，據說啊，靜電是一股強大的神秘力量，所以從鍵盤出來，走線要加粗。

規則很多，你第一次畫還不一定能記得住，所以高手畫原理圖，都會在原理圖上做標注，哪根需要包，哪根需要加粗，都標出來了。最后ECAD拿到原理 圖，圖上都是圈圈和叉叉。

你說ECAD的生活就是第七日，生活就是一個板兒接一個板兒的畫，哪有時間看IC spec，layout guide line，都得PL看完了，告訴ECAD。（從這就看出ECAD就是沒什么技術含量，小工，畫的再好，學不到東西）

另外就是板廠的工藝，你得知道，而且板廠很多，每家工藝可能不太一樣，有的能做0.2的孔，有的不能，有一回一小FPC，走不出線來，老余把過孔 0.3改成0.2了，數據發了，板廠的人找上門來了，各位大哥，小弟也很想接這個單，但是0.2的孔小弟做不了啊。
我也出過一回錯，之前問一大哥，埋孔和盲孔之間間距留多大啊？這大哥特熱情，告我說沒有要求，好，畫完了，板廠又瘋了，騷信牛小武也瘋了。
這都是04年或05年的事兒，大家都犯過大大小小的錯，后來就好了，說實在的，要不是康兜著，我們幾個畫圖的可能都死好幾回了。

板廠工藝都有什么呢，想知道嗎？不想知道的跳過這段啊。
板廠工藝：線間距，線寬，最小鉆孔孔徑，孔外徑，鋪銅與元件間距，絲印與焊盤間距， 綠油與走線間距，表面處理方式，你是要OSP還是鍍金啊，還是OSP+鍍金啊，什么樣的板材，什么樣的厚度能滿足阻抗線要求，尺寸公差啊之類的。

比如說2mm的走線能過流多少安培啊，這不是工藝，這是電氣規則。（當然了，這個括號里的內容比較重要，因為我后來研究過國外一個人寫的一本關于 PCB的書，走線的過流能力和走線在哪層，銅皮厚度，走線寬度都有關系，這個人特別牛，是IPC委員會的委員，閑的沒事就定一些標準，副業呢，就是寫書賺錢。IPC呢，就是PCB的國際通行標準，畫板的制板的貼片的都得按這個來，相當牛逼，他們那些人這輩子就指這標準活著，所有標準摞起來，可能有200來 米高吧。話說我拿這本書里的標準一算，咱們以前認為2mm過流2A的認識是錯誤的，1mm寬1盎司厚的銅線過流1A是正確的，但線寬和過流能力不是線性 的，2mm最多過1.6A）

上兩段寫的顛三倒四，這段來寫寫貼片工藝，不愛看的已經都知道的也可以跳過啊。
貼片工藝包括元件間距，綠油開窗，鋼網開孔，測試點怎么放， 工藝邊留多少等等。
像綠油開窗和鋼網開窗（負片）都是做庫的高振山高工來考慮，我們只需要考慮元件間距就行了。板子大的話都不是問題，板子要是小 了，就差那么一個0402的電阻，放不進屏蔽罩里，怎么辦？挪了250個件，擠出那么點地方，放進去了。過了三天，發現走線走不出來。

另外就是測試點要注意，測試點要大，間距要大，不然做夾具的罵街。

寫到這個我覺得挺累的，工藝啊規則啊方面的好多人懂，我就不得瑟了。

寫寫走線吧。
好比說我吧，看到慢屏幕白色的飛線就大腦抽筋，后來我把白色改成黑色，黑色改褐色，褐色改綠色，依然改不了我藍色的心情。

有段時間江湖上奔走相告，小孟走線走的快啊，大家把板都交給小孟畫啊！

曾經我旁邊坐著崔霆，我剛花4天時間畫完一板，于是跟崔霆夸下海口，下一個板，你看著啊，也四天！結果崔霆瞪著倆眼看了6天，也沒畫完，你看崔霆眼睛現在還紅著呢。

其實這倆板難度差不多，但是因為人的狀態啊，板子大小啊，稍微有差異，這一稍微，也許就半毫米的板邊差距，2天出去了。
所以你光看見我畫了4天那個呢，沒看見我畫14天沒畫出來的那個。
再說了，我那4天是什么狀態，布局完了，對著飛線，我拎起鼠標，運一口氣一跺腳，腦子走的 比鼠標快，所謂“倉啷啷把出寶劍，嘩啦啦馬踏聯營”！到第四天頭上，兩口鮮血噴到顯示器上，板子完了，我也差不多完了。

關于軟件啊，PADS，太熟了。你得熟到什么程度呢，會使用pads走線不行，你得知道什么情況下會出bug，出了bug怎么補救。比如說，畫板時不能開金山詞霸，license丟了你怎么辦，等等。當年事故太多了，辛苦畫了兩天，PCB文件“fatal error”這倆字兒出來你什么感覺，就好像你鉆進航天飛機，飛到火星，從火星上回頭一看，地球被一顆小行星給撞上了。
軟盤硬盤移動盤U盤里一通亂找，找不回來。曾經還有電腦崩潰，只好摘硬盤。

后來學精了，新招來的ECAD，時召磊給他們講的第一課就是如何備份。

上面羅里啰嗦顛三倒四寫了這么多，就是告訴你ECAD是干嘛的。

下一集再進一步講講為什么畫板的丫力大。

回復7樓Hamburger：

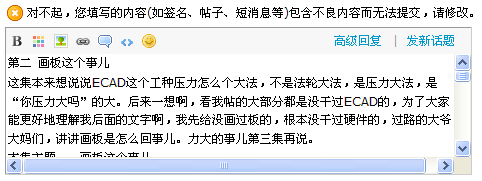

論壇屏蔽了一些敏感詞匯，如果您的帖子內容中含有這些詞匯將不能發表。
