標題: CR-5000學習 [打印本頁]

作者: chenyuanzhi1989 時間: 2012-8-31 00:14
標題: CR-5000學習
如何隱藏鋪好的銅皮，但是走線和Pin腳都可以正常看見并正常走線？謝謝！QQ460487150

作者: riverpeak 時間: 2012-8-31 14:04

在布線模式下進入到 layer settings

作者: riverpeak 時間: 2012-8-31 14:09

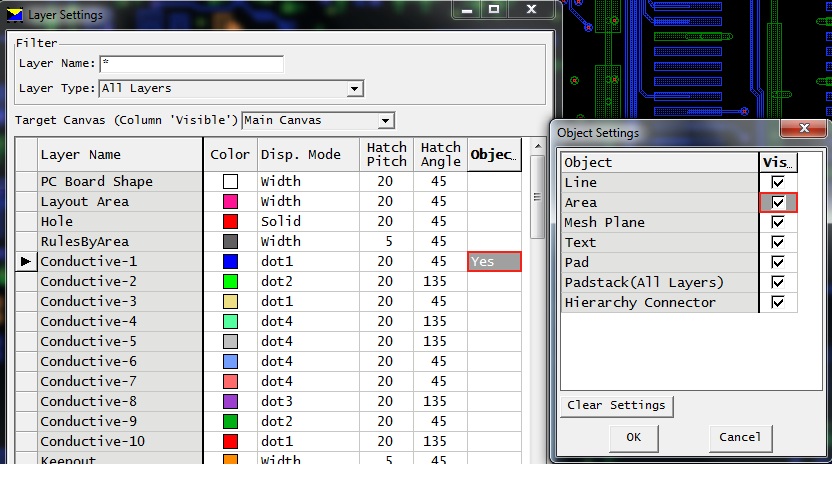

如上圖片，layer settings 的display columns，將objects setting 勾上后，然后在你要的層上把Area 不選就不顯示了

但是請注意，這里只是不顯示，不代表沒有銅，你走線肯定還是跨不過去，除非你選擇了DRC OFF模式，不建議你這么處理

作者: riverpeak 時間: 2012-8-31 14:11
如果是用 template定義的模板生成的銅，那么可以先把銅刪掉，最后再生成一次就OK了。

作者: chenyuanzhi1989 時間: 2012-9-1 00:26
謝謝!

作者: chenyuanzhi1989 時間: 2012-9-2 20:11

很想知道CR-5000所有圖層的含義，謝謝！

作者: chenyuanzhi1989 時間: 2012-9-2 20:13
謝謝！

作者: chenyuanzhi1989 時間: 2012-9-3 09:18
求助：CR-5000所有圖層的含義（圖層截圖在附件表格中），謝謝！

CR-5000圖層.rar

176.53 KB, 下載積分: 積分 -1

CR-5000所有圖層

作者: riverpeak 時間: 2012-9-3 10:55
回答的不是很完全，這個層數設置是自己定義的，人家定義的層數想干啥我哪知道，這個只能根據實際的項目來判斷

CR-5000圖層1.zip

222.18 KB, 下載積分: 積分 -1

作者: chenyuanzhi1989 時間: 2012-9-3 12:45

謝謝！

作者: 老郭 時間: 2012-9-3 17:01
多謝RP!

作者: chenyuanzhi1989 時間: 2012-9-3 18:28
在CR-5000中可以只顯示一個網絡或者指定網絡的飛線嗎，如何實現？謝謝！

作者: riverpeak 時間: 2012-9-3 21:06
在placement/wiring tool模式下：
Input wire>點右鍵選disp. nets>再點右鍵出三個選項，All/disp nets in area/Not disp nets in area.
然后你分別選一下區域試試。
還有一種方法：
在placement/wiring tool模式下：
在窗口右下角有個net前面有個選項，你點開那個圖標

作者: riverpeak 時間: 2012-9-3 21:08

試試我圈了橙色的地方然后選OK確認

作者: chenyuanzhi1989 時間: 2012-9-3 23:03

謝謝！

作者: chenyuanzhi1989 時間: 2012-9-5 08:18
CR5000導出的GERBER怎么導入到CAM350里面?

作者: chenyuanzhi1989 時間: 2012-9-5 18:33
CR5000 如何設置自動保存時間？

作者: chenyuanzhi1989 時間: 2012-9-5 18:36
CR5000 為什么可以在導入網表并布局好，然后布線的時候改變Pin腳的網絡！？萬一誤操作了怎么辦！？

作者: chenyuanzhi1989 時間: 2012-9-5 21:07
PCB導出GERBER文件時出現


作者: riverpeak 時間: 2012-9-5 22:38

chenyuanzhi1989 發表于 2012-9-5 08:18
CR5000導出的GERBER怎么導入到CAM350里面?

這要看你出的數據是不是常規的GERBER格式了，要是標準的RX274數據，別的GERBER怎么導入，這里都一樣

作者: riverpeak 時間: 2012-9-5 22:38

chenyuanzhi1989 發表于 2012-9-5 18:33
CR5000 如何設置自動保存時間？

這個要改資源文件，我現在沒時間研究，你記著自己經常點SAVE就可以了

作者: riverpeak 時間: 2012-9-5 22:39

chenyuanzhi1989 發表于 2012-9-5 21:07
PCB導出GERBER文件時出現

沒有指定MRDB文件，也就是生產規則文件，和庫是一個體系的，MRDB數據要自己來定義

作者: chenyuanzhi1989 時間: 2012-9-6 16:12
CR-5000的鋪銅操作可以實現自動避讓嗎？如何實現？是不是和Allegro一樣有靜態和動態銅皮的區別，可以實現自動避讓？

作者: riverpeak 時間: 2012-9-6 16:44
如果鋪的銅是在走線模式下操作的，開著DRC就可以自動避讓
動態銅皮要在template模式下來畫

作者: chenyuanzhi1989 時間: 2012-9-6 23:15
CR-5000撲銅可以實現自動避讓嗎，如何實現？就像cadence中鋪銅可以用動態或者靜態，實現自動避讓走線

出差順利！

作者: chenyuanzhi1989 時間: 2012-9-10 16:04
1.2.3.P有什么用，勾選STORE有什么用啊？


作者: chenyuanzhi1989 時間: 2012-9-10 16:05
move 和Move Component 有什么區別？

move 和Move Component 有什么區別？.JPG (10.37 KB)

作者: chenyuanzhi1989 時間: 2012-9-10 16:06
鋪銅界面的Cond和Template各有什么作用？


作者: chenyuanzhi1989 時間: 2012-9-10 16:06
這種DRC是什么錯誤？


作者: chenyuanzhi1989 時間: 2012-9-10 16:06
CR_5000如何實現多人協作繪制PCB

作者: riverpeak 時間: 2012-9-10 21:17

chenyuanzhi1989 發表于 2012-9-10 16:04
1.2.3.P有什么用，勾選STORE有什么用啊？

1 2 3 P，好像是保存每次的顯示情況，這個我用的不多，你自己可以試試

作者: riverpeak 時間: 2012-9-10 21:19

chenyuanzhi1989 發表于 2012-9-10 16:05
move 和Move Component 有什么區別？

move是可以移動任何帶電氣屬性的或者不帶電氣屬性的對象，一般是圖形編輯用的比較多
Move Component 只是移動器件，別的動不了，如果你非要move 操作移動一個器件，那么這個器件最后可能被你弄壞掉了。

作者: riverpeak 時間: 2012-9-10 21:22

chenyuanzhi1989 發表于 2012-9-10 16:06
鋪銅界面的Cond和Template各有什么作用？

Cond方式就是鋪的是實銅，要是改變外形還得重新調整
后者是模板類型的，你畫好了一個區域，最后運行鋪銅命令就產生了銅面，如果你在這個區域內走線什么的，破壞了銅的形狀，最后在運行一下鋪銅命令即可

作者: riverpeak 時間: 2012-9-10 21:24

chenyuanzhi1989 發表于 2012-9-10 16:06
這種DRC是什么錯誤？

畫了個銅面，全短路了

作者: riverpeak 時間: 2012-9-10 21:24

chenyuanzhi1989 發表于 2012-9-10 16:06
CR_5000如何實現多人協作繪制PCB

目前不能多人協同，只能先將板子分開，分成幾個子板，最后再合在一起

作者: chenyuanzhi1989 時間: 2012-9-10 22:45

riverpeak 發表于 2012-9-10 21:24
目前不能多人協同，只能先將板子分開，分成幾個子板，最后再合在一起

怎么分開呢？具體點，可以不？

作者: chenyuanzhi1989 時間: 2012-9-10 22:50

riverpeak 發表于 2012-9-10 21:22
Cond方式就是鋪的是實銅，要是改變外形還得重新調整
后者是模板類型的，你畫好了一個區域，最后運行鋪銅 ...

就是動態和靜態嗎？前者應該是靜態，后者應該是動態可以自動避讓，但貌似不會用啊！求指教！

作者: riverpeak 時間: 2012-9-11 09:04

chenyuanzhi1989 發表于 2012-9-10 22:45
怎么分開呢？具體點，可以不？

在走線模式下面，Divide>Divide，分割和合并都是在這里實現的，自己研究下

作者: riverpeak 時間: 2012-9-11 09:07

chenyuanzhi1989 發表于 2012-9-10 22:50
就是動態和靜態嗎？前者應該是靜態，后者應該是動態可以自動避讓，但貌似不會用啊！求指教！

CR5000里面沒有動態銅，我上面解釋也沒有說過這個概念

作者: chenyuanzhi1989 時間: 2012-9-11 22:55
CR_5000可以實現同時多條布線嗎，如何實現？

作者: chenyuanzhi1989 時間: 2012-9-11 22:55
堆棧化器件，是做什么用的？


作者: chenyuanzhi1989 時間: 2012-9-11 22:57
熱風焊盤(就是鋪銅后在元件Pin角周圍形成的十字形)必須自己畫線形成嗎，還是可以自動生成?

作者: chenyuanzhi1989 時間: 2012-9-11 22:57

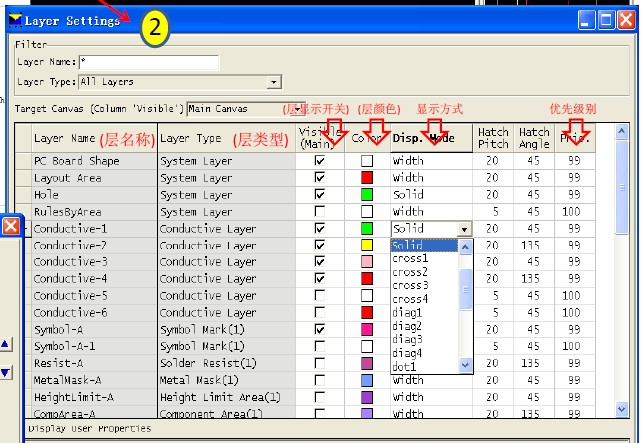

圖中優先級別是做什么用的？


作者: chenyuanzhi1989 時間: 2012-9-11 22:58
在同一個網絡的銅皮合并的時候需要關閉DRC才可以合并嗎，不關會怎么樣？

作者: chenyuanzhi1989 時間: 2012-9-11 23:04
ＯＫ了

這里的Append Row操作什么意思，找不著操作不了.jpg (195.91 KB)

作者: chenyuanzhi1989 時間: 2012-9-11 23:05
這些DRC都可以不顯示，是不是有的DRC不影響PCB的設計呢？有哪些是可以關閉且不影響設計的，謝謝！



作者: chenyuanzhi1989 時間: 2012-9-12 14:04
公司正版軟件安裝好了說是要設置什么環境變量，1G左右的文件呢！說是做項目必須要設置這個變量，我感覺似乎不設置也可以啊，都不是一樣設計PCB嘛！

作者: chenyuanzhi1989 時間: 2012-9-12 14:06
最近想做做CR_5000 的仿真的，前仿真后仿真什么的，不知道需要怎么學習呢，求教

大師指導！

作者: riverpeak 時間: 2012-9-12 15:21
你是不打算仔細看幫助文件了是吧？

作者: riverpeak 時間: 2012-9-12 15:43
請你告訴我，你看了多少幫助文件？幫助文件太多？那你先把Online help下的Board Designer 那部分看了。
這幾天在韓國出差忙死了，很多問題不能及時回答

作者: riverpeak 時間: 2012-9-12 15:44
關于仿真的事情你還是別想了，一口吃不成胖子，先從看PCB幫助文件做起

作者: chenyuanzhi1989 時間: 2012-9-12 17:46
呵呵，明白大師的意思的！只是公司最近在做仿真的項目，有專家過來指導，想了解下的！不知道大師有么有相關仿真的教程的，難得的機會，不想錯過，所以就心切了些！！！嘿嘿

作者: chenyuanzhi1989 時間: 2012-9-14 10:38
CR_5000如何更改已經布線好了的線寬，比如一條線的寬度是0.15，我現在想更改為0.3，如何更改

作者: riverpeak 時間: 2012-9-14 11:11
edit>post wiring process，進去之后最好看下幫助文件，或者自己研究一下

作者: chenyuanzhi1989 時間: 2012-9-15 07:25
CR_5000可以實現同時多條布線嗎，如何實現？

作者: chenyuanzhi1989 時間: 2012-9-15 07:26
堆棧化器件，是做什么用的？

作者: chenyuanzhi1989 時間: 2012-9-15 07:27
熱風焊盤(就是鋪銅后在元件Pin角周圍形成的十字形)必須自己畫線形成嗎，還是可以自動生成?

作者: chenyuanzhi1989 時間: 2012-9-15 07:27
圖中優先級別是做什么用的？

作者: riverpeak 時間: 2012-9-15 22:00

chenyuanzhi1989 發表于 2012-9-11 22:55
堆棧化器件，是做什么用的？

你試一下命令不就OK了么，不過這個命令是在新生成PCB文件之后，板子里什么都沒有，用這個stack命令把所有的期間都排列出來

作者: riverpeak 時間: 2012-9-15 22:04

chenyuanzhi1989 發表于 2012-9-11 22:57
熱風焊盤(就是鋪銅后在元件Pin角周圍形成的十字形)必須自己畫線形成嗎，還是可以自動生成?

在兩銅命令里可以設置的，一共有兩種鋪銅模式，各有不同

作者: riverpeak 時間: 2012-9-15 22:06

chenyuanzhi1989 發表于 2012-9-11 22:57
圖中優先級別是做什么用的？

看那個順眼就設成哪種顯示方式唄，有啥優先不優先的

作者: riverpeak 時間: 2012-9-15 22:11

chenyuanzhi1989 發表于 2012-9-11 23:05
這些DRC都可以不顯示，是不是有的DRC不影響PCB的設計呢？有哪些是可以關閉且不影響設計的，謝謝！

DRC要仔細設置規則文件，否則要顯示N多錯誤，你都查不過來，我們一般只是檢查有沒有短路就OK了，選clearance那欄即可

作者: riverpeak 時間: 2012-9-15 22:13

chenyuanzhi1989 發表于 2012-9-12 14:04
公司正版軟件安裝好了說是要設置什么環境變量，1G左右的文件呢！說是做項目必須要設置這個變量，我感覺似乎 ...

環境變量里面包含了規則文件，CDB庫，MRDB以及一些其他個性化設置，如果你的板子想更新一下新網絡表的話，沒有這個環境文件就不行，其他文件有其他用途，1G多，我可沒功夫列出來都是什么

作者: riverpeak 時間: 2012-9-15 22:14

chenyuanzhi1989 發表于 2012-9-15 07:25
CR_5000可以實現同時多條布線嗎，如何實現？

可以同時實現，這個功能比較弱，你在工具欄里可以看到一個bundle 走線，自己試試

作者: chenyuanzhi1989 時間: 2012-9-16 19:30

riverpeak 發表于 2012-9-15 22:13
環境變量里面包含了規則文件，CDB庫，MRDB以及一些其他個性化設置，如果你的板子想更新一下新網絡表的話， ...

如果不更新網表，是不是就可以不使用環境變量了呢！？

作者: riverpeak 時間: 2012-9-16 20:37
環境變量那堆文件還可以定義快捷鍵

作者: riverpeak 時間: 2012-9-16 21:48
http://m.qingdxww.cn/thread-78188-1-1.html

作者: riverpeak 時間: 2012-9-16 21:52
這幾個視頻下載了沒

作者: chenyuanzhi1989 時間: 2012-9-17 14:35

riverpeak 發表于 2012-9-16 20:37
環境變量那堆文件還可以定義快捷鍵

？？？

作者: chenyuanzhi1989 時間: 2012-9-17 14:36

riverpeak 發表于 2012-9-16 21:52
這幾個視頻下載了沒

如果不更新網表，是不是就可以不使用環境變量了呢！？

作者: riverpeak 時間: 2012-9-17 16:00
我無語了

作者: chenyuanzhi1989 時間: 2012-9-17 22:23

riverpeak 發表于 2012-9-17 16:00
我無語了

作者: chenyuanzhi1989 時間: 2012-9-17 22:42

chenyuanzhi1989 發表于 2012-9-17 22:23

我的意思是別人把更新好網表并布局一部分的PCB文件（PCB和Rul）發送給我，我只做Layout操作然后保存，更新網表和出Gerber什么的都由別人來做，是不是就不需要設置環境變量了

作者: riverpeak 時間: 2012-9-18 10:13
你沒理解環境變量的意思，環境變量一般包括如下文件：
1，CDB庫，CR5000所有的庫都需要在這個變量里設置，無法通過別的軟件那樣通過軟件里某個選項來指定
2，MRDB,RUL,TCH等一些規則設置文件，這些文件在生成PCB數據以及最好出GERBER的時候需要
3，公司定制一些功能也在這里放置，包括快捷鍵和一些storke等，有的公司還進行了二次開發
——————————————————
如果你只是簡單的走線，對別的沒有任何要求，不設定環境變量也無所謂，只是不明白，有二次開發的東西為什么不去用？
關于環境變量的問題只回答到這里

作者: chenyuanzhi1989 時間: 2012-9-29 08:35
在選擇Move Component命令按鈕，然后選擇任意器件則這個器件將跟隨鼠標移動，在布局區域點擊一次，則這個器件被放置。繼續選擇其它器件，重復前次操作。圖中處正在被移動的器件，其中的箭頭指示這個器器件布局導航器件布局推擠件最好的放置位置。這個導航箭頭只有注：當器件被設置了指定布局區域（如GRP‐1）時，這個器件在DRC開啟時只能放到GRP‐1區域。但是未指定布局區域屬性的器件可以放置任何位置。當“Nevigate”選中時起作用。

如果沒有設置指定布局區域（如GRP‐1），勾選Nevigate也會出現箭頭，這個時候的放置是最好的放置位置嗎？謝謝！


作者: riverpeak 時間: 2012-9-30 00:44
沒用過這么麻煩的布局方法，不好回答

作者: chenyuanzhi1989 時間: 2012-10-7 17:03

作者: chenyuanzhi1989 時間: 2012-10-7 17:04
保護地自動生成

保護地自動生成.rar

1.67 MB, 下載積分: 積分 -1

作者: chenyuanzhi1989 時間: 2012-10-7 17:04
Input Area

Input Area.rar

6.11 MB, 下載積分: 積分 -1

作者: chenyuanzhi1989 時間: 2012-10-7 17:04
Divide應用_多人協作

作者: chenyuanzhi1989 時間: 2012-10-7 17:05
Divide應用_多人協作

CR5000 BD工具欄操作說明.pdf

369.67 KB, 下載積分: 積分 -1

CR-5000總結.pdf

746.83 KB, 下載積分: 積分 -1

Divide應用_多人協作.rar

6.49 MB, 下載積分: 積分 -1

作者: chenyuanzhi1989 時間: 2012-10-7 17:06

國慶比較忙，整理的比較少！

作者: chenyuanzhi1989 時間: 2012-10-7 17:08
還有個50幾MB，不好上傳啊！

作者: meateat 時間: 2012-10-16 23:09
cr5000建庫很麻煩，樓主能否指點下？

作者: haijenny 時間: 2012-10-18 14:09
學習學習

作者: chenyuanzhi1989 時間: 2012-10-20 11:12

meateat 發表于 2012-10-16 23:09
cr5000建庫很麻煩，樓主能否指點下？

還在研究中、、、相互交流！

作者: chenyuanzhi1989 時間: 2012-12-4 18:35
成功抽取LCDB后，為什么在DG中無法調用？

作者: chenyuanzhi1989 時間: 2012-12-4 18:56

1.在抽取LCDB的時候是不是要把所有相關的程序關閉，要不然會報錯，是嗎？

2.在自定義層疊結構的時候，為什么會出現圖中的報錯情況，不是可以直接選擇Layer Type,為什么選擇的時候就這樣了呢？除非在下面重新找個修改并重命名才可以選擇并使用。

3.在建立Pad的時候Flash和Stream有什么區別，為什么矩形貼片的做成Flash就會出現上面的錯誤呢？

4.圖中選中的是做什么的，為什么我建立好的Part沒有這個東西？

5.在做Part的時候原理圖選擇的兩個選項有Positive/Negative什么區別？

6.在做Padstrack Editor的時候把Unconnect做成和COnnect一樣的時候總是警告，即使用模板庫的打開直接保存也是會出現同樣的警告？這個怎么解決


作者: riverpeak 時間: 2012-12-5 23:27
仔細看報錯的信息就知道個差不多了，不知道你理解了錯誤信息是什么意思沒
1，prf文件被鎖定了，你怎么編輯？
2，估計你定義的PAD就是有問題，CIR-1那串都這個問題。還有就是定義層的時候要有層的屬性設定，這個是必須的。
3，Flash和Stream的區別我也不是很清楚，只是知道他們在出GERBER的時候，有的光繪機認其中的一種，或者是他們表述圖形格式不一樣。
4，這個東西好像關聯PART NO的。
5，Positive/Negative好像是正反像不同圖形的定義吧，一般不要管這個。
6，Warning不用管。你設置了通孔為什么沒有定義通孔直徑信息？

作者: chenyuanzhi1989 時間: 2012-12-6 01:49
可能還有些小疑問，再說吧！我想知道如何制作分裂元件呢，就是比如一個cpu芯片的管腳很多，我需要把原理圖分成幾部分來畫，這個怎么處理呢？

作者: chenyuanzhi1989 時間: 2012-12-6 01:52
如何導出pcb中器件的封裝呢！？

作者: riverpeak 時間: 2012-12-6 10:27
我沒裝原理圖工具，沒法驗證你說的那種情況，我的記憶中是做這種復雜庫要定義好了不同的模塊后，再在PART里設定
你說怎么抽取PCB庫？

作者: riverpeak 時間: 2012-12-6 13:50

chenyuanzhi1989 發表于 2012-12-6 01:52
如何導出pcb中器件的封裝呢！？

在CAD file manager 中，指到你的PCB文件，點右鍵，action>generate local library, 你們買了這個LICENSE的話就可以輸出庫文件了。

作者: chenyuanzhi1989 時間: 2012-12-6 14:20
legal characters.
error 48086: line 49990: Name 'Ftp Intensive Group' contains illegal characters.
error 48086: line 50512: Name 'pkg Class' contains illegal characters.
error 48086: line 50514: Name 'Ftp Intensive Group' contains illegal characters.
error 61514: Error occurred in [Create footprint library].[Extract footprint library] Executing...
[Create footprint library] Executing...
error 48086: line 5885: Name 'Ftp Intensive Group' contains illegal characters.
error 48086: line 7797: Name 'CR Omly' contains illegal characters.
error 48086: line 9709: Name 'CR Omly' contains illegal characters.
error 48086: line 25816: Name 'CR Omly' contains illegal characters.
error 48086: line 34935: Name 'CR Omly' contains illegal characters.
error 48086: line 44156: Name 'CR Omly' contains illegal characters.
error 48086: line 46224: Name 'CR Omly' contains illegal characters.
error 48086: line 46225: Name 'pkg Class' contains illegal characters.
error 48086: line 49988: Name 'pkg Class' contains il

作者: riverpeak 時間: 2012-12-6 14:24

legal characters 翻譯成漢語是非法字符的意思，你的這些詞語都包含了空格，所以不行

作者: chenyuanzhi1989 時間: 2012-12-6 14:26
我的東西是日語cr5000設計的，是不是英文版不支持？

作者: chenyuanzhi1989 時間: 2012-12-6 14:30
做庫的時候，part不包含pcb封裝，設計原理圖導網表會出問題嗎？會不會影響以后做項目？

作者: riverpeak 時間: 2012-12-6 14:53
做庫的時候，part不包含pcb封裝照樣可以輸出網表，但是一定要填一下封裝信息，即使你沒有

作者: chenyuanzhi1989 時間: 2012-12-10 11:56
1.打開CM報錯,但是器件可以正常使用,是什么原因呢？環境設置我已經看了好多次了，還原以前的環境還是這樣！

2.合并后的CDB，有些問題在圖片里面，不知道為什么

3.做Copy_Part_Library選擇Prt的時候彈出這些錯誤？是什么原因，如何處理

4.合并Part操作方法，有哪些需要注意的嗎？

5.合并CDB步驟，這么做是對的嗎？

謝謝！

歡迎光臨電子工程網 (http://m.qingdxww.cn/)
