標題: 太陽能控制器鋰電升壓48V恒流方案FP7209單節鋰電升壓48V帶載20W
方案基于FP7209設計
FP7209 是一顆升壓恒流LED 驅動IC，控制外部開關NMOS，輸入低啟動電壓2.8V，VFB反饋電壓0.25V，反饋電壓低，取樣電阻功率損耗也降低，整體轉換效率提升。軟啟動時間透過外部電容調整，LED開路保護透過外部電阻調整，LED短路保護透過SC控制NMOS；調光控制DIM Pin，DIM內部有濾波器，可以實現線性與數位調光；輸入透過分壓電阻接 到EN pin，可以控制FP7209啟動與關閉電壓準位；有過電流保護，避免開關NMOS電流過大造成損壞；內置過熱保護功能。
特色
➢ 啟動電壓2.8V(低于5V采用輸出端供電線路）
➢工作電壓范圍5V~100V（高于24V采用穩壓20V供電線路）
➢VFB反饋電壓0.25V
➢線性與數位調光控制
➢關機耗電流最大6μA
➢固定工作頻率150kHz/ SOP-8L(EP)
➢可調工作頻率100kHz ~ 1000kHz/ TSSOP-14L(EP)
➢可調軟啟動時間/ TSSOP-14L(EP)
➢可調輸入低電壓保護(UVP)/ TSSOP-14L(EP)
➢LED開路保護(OVP)
➢LED短路保護(SCP)/ TSSOP-14L(EP)
➢開關NMOS過電流保護(OCP)
➢過熱降LED電流保護
➢過溫保護(OTP)
➢封裝SOP-8L(EP), TSSOP-14L(EP)
➢熱保護

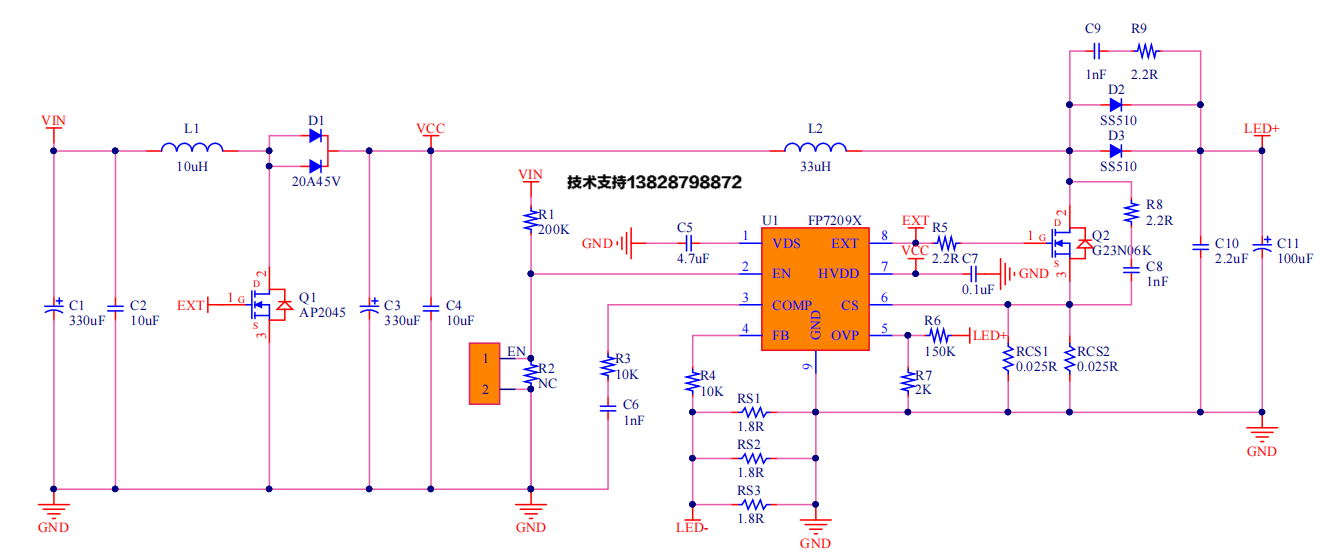

一、原理圖
二、PCB資料

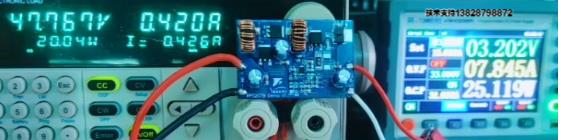

三、測試
總結
此方案可實現單節鋰電池升壓48V 20W恒流并兼具無頻閃調光功能，也可擴展至雙節鋰電池升壓至110V，可有效利用于應急啟動，太陽能控制器，戶外便攜電源等產品。
-
