標題: 音頻功放LM4810輸出端的電阻有什么作用 [打印本頁]

作者: gsywm 時間: 2011-12-21 21:13
標題: 音頻功放LM4810輸出端的電阻有什么作用
各位：
最近在做個功放的板子

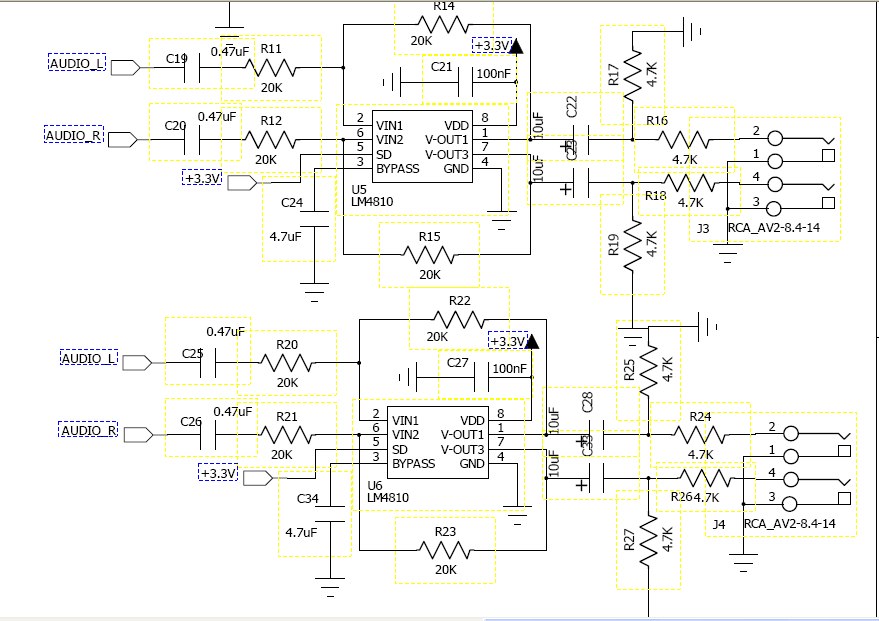

，請問如下的電路中功放輸出串了一個4.7K和下拉4.7K電阻（R16,R18,R24,R26 這幾個電阻）的作用是什么？

作者: ivandawnxie 時間: 2011-12-21 21:13
輸出如果接耳機的話，串的4.7K太大了，耳機獲得的聲音功率很小了，用4.7歐就可以了，防止輸出短路損壞IC用的。正常情況不接也可以。接地那個電阻是為了減少功放先上電，再接負載時的POP聲的。如果你的圖負載是接耳機的，輸出電容10UF太小了，至少要100UF。

作者: gsywm 時間: 2011-12-24 19:32
沒人知道嗎

作者: zpmail 時間: 2012-1-12 12:56
防止輸出插座在連接時產生短路。

作者: ivandawnxie 時間: 2012-2-8 09:22
輸出如果接耳機的話，串的4.7K太大了，耳機獲得的聲音功率很小了，用4.7歐就可以了，防止輸出短路損壞IC用的。正常情況不接也可以。接地那個電阻是為了減少功放先上電，再接負載時的POP聲的。如果你的圖負載是接耳機的，輸出電容10UF太小了，至少要100UF。

作者: luostartsky 時間: 2012-2-13 21:01
我不知道樓主帶的負載是什么，輸出電阻切實可以保護IC，還有那電容也跟輸出濾波有關。、、、、

作者: panminghui 時間: 2013-2-14 16:06
受教育了�。。。。。。。。。。。。。。。。。。。。。。。。。�！



作者: jt-lyg 時間: 2013-8-19 22:25
謝謝

作者: wccd 時間: 2014-1-16 11:00
電路中功放輸出串了一個4.7K和下拉4.7K電阻起到一個均恒穩定的作用，防止空載時信號過沖。
