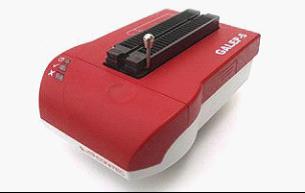

Conitec GALEP-5是第一款便攜式，自供電的通用器件編程器，支持以下類型的器件：EPROM，EEPROM，FLASH memory，serial EEPROM，NV-RAM，LPC，FPGA，PLD，EPLD，GAL，PALCE，PIC，Microcontroller（MCU）等57，000多種器件（GALEP-5 器件列表）。憑借其尺寸和電源獨立性，GALEP-5成為開發和服務的理想解決方案。它的速度很快，可以作為生產編程器使用。此外，還擁有JTAG調試能力，因此可用于微控制器開發。

技術參數

· 規格：約80×115×33mm（+7mm 封裝）

· 重量：約185克

· 帶有48個通用管腳驅動器的48針ZIF封裝

· 可編程低于1.3V的低壓器件

· USB 2.0高速口

· 針對高功率器件的交流適配器和電池盒

· 200 MIPS ARM-9 實時處理器，64 MB，8 MB Flash

· FPGA（50K 門，64Kb RAM）

· 3個內部電源的線性穩壓器

· 4個編程電壓的開關調節器

· 2個邏輯電平和輸入閾值的線性穩壓器

· 2個內部電壓監控微控制器

· 8通道D/A轉換器，16通道A/D轉換器

· 嵌入式Linux2.6

獨特的功能：

· USB供電

· 袖珍型

· JTAG調試器

· 管腳驅動芯片

· 64 MB的數據RAM

· 腳本控制

· 開源固件

· Windows和Linux

· 57000中器件

· 平均每個器件約1美分

很高的編程速度

GALEP-5是專為提升速度而設計的。內嵌的200MIPS ARM-9處理器負責數據傳輸，50,000門的FPGA（用戶可編程邏輯）控制管腳驅動器并通過生成設備獨立的狀態機和UARTs來加速編程算法。硬件加速使得GALEP-5成為當前市場上最快的編程器之一。例如，MB91F467 Fujitsu微控制器（8 Mb）完成一次串行編程或驗證只需19秒。256 Mb的NOR Flash（28F256P30）可在170秒內完成編程和驗證。內部的64 Mbyte RAM作為數據存儲器，在編程多個器件時只需傳輸一次數據。

48個高速管腳驅動器

一個專門設計的管腳驅動芯片保證了輸出管腳的最優信號質量，且使所有GALEP芯片編程器的小尺寸和低功耗成為可能。每個管腳都能產生以下信號：

· 邏輯高電平，1.2V到5.0V

· 邏輯輸入，范圍為0.5V到5.0V

· 三種編程電壓，1.3V到25.0V

· 三個上拉和下拉開關電阻

· 可調時鐘率

· 地信號

編程電壓的開關調節器由D/A轉換器控制，步長為100mV。將來的D/A轉換器將用于控制邏輯電平和輸入閾值。為最大限度地保護可編程器件，所有的電壓都處于一個獨立電路的監控下。

系統內編程

在系統編程的信號可由獨立的ISP適配器產生，或直接來自48針的ZIF接口。幫助文檔詳細介紹了所有兼容器件目標系統的接口定義。

軟件

· 軟件可在Windows 95，98，ME，NT4，2000，XP，Vista，Windows 7和Linux環境下運行。除了基本的功能，如擦除，讀，編程與比較，分流和隨機播放之外，它還可針對器件的特定功能進行配置，且非常易于使用。該編輯器支持二進制，Intel-Hex，Motorola-S或JEDEC文件格式。大多產品得到靜態函數和序列號生成器的支持。

· JTAG支持：可通過JTAG接口（聯合測試行為組織，IEEE Std. 1149.1）刪除，編程及驗證器件。支持以下格式：XSVF（Xilinx）格式的SVF腳本，JAM byte code player（ALTERA）。

· 批處理模式：可以在命令行運行GALEP-5，或者直接在你的軟件產品上實現GALEP指令。編程器可完全通過強大的指令集來控制。

· 升級：軟件可以不斷地更新以支持新的器件（器件列表）。假如你需要一款還我們不支持的器件，使用我們免費的按需定制器件服務。你可以在我們網站上免費下載最新的升級包。
