產品型號：VK36N10I

產品品牌：VINKA/永嘉微電

封裝形式：SOP16/QFN16L

產品年份：新年份

永嘉微電原廠，工程服務，技術支持

概述：VK36N10I具有10個觸摸按鍵，可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有較 高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢測。 提供了I2C輸出功能，1個INT中斷輸出腳，輸出低電平有效。芯片內部采用特殊的集成電 路，具有高電源電壓抑制比，可減少按鍵檢測錯誤的發生，此特性保證在不利環境條件的應用 中芯片仍具有很高的可靠性。 此觸摸芯片具有自動校準功能，低待機電流，抗電壓波動等特性，為各種觸摸按鍵+I2C輸 出的應用提供了一種簡單而又有效的實現方法。C51-91

特點

• 工作電壓 2.2-5.5V

• 待機電流10uA/3.0V

• 上電復位功能（POR）

• 低壓復位功能（LVR）

• 觸摸輸出響應時間：工作模式 48mS ，待機模式160mS

• 輸出低有效

• I2C輸出+INT中斷腳

• 支持多鍵同時觸摸

• 防呆功能，有效鍵最長輸出時間：13S

• 無鍵觸摸4S進入待機模式

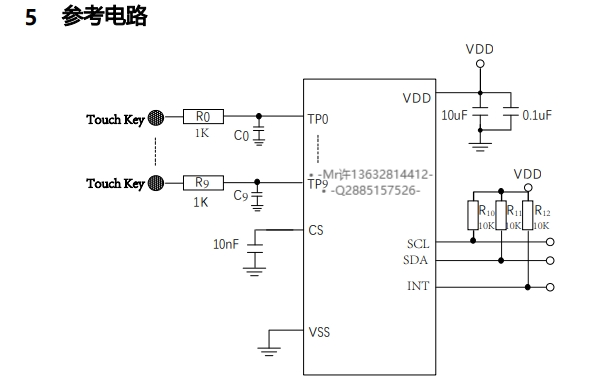

• 通過CS腳接對地電容調節整體靈敏度(1-47nF）

• 各觸摸通道單獨接對地小電容微調靈敏度（0-50pF）.

• 上電0.3S內為穩定時間，禁止觸摸

• 上電后無觸摸時，環境變化自動校準基準值

• 抗電壓波動，抗干擾性能好

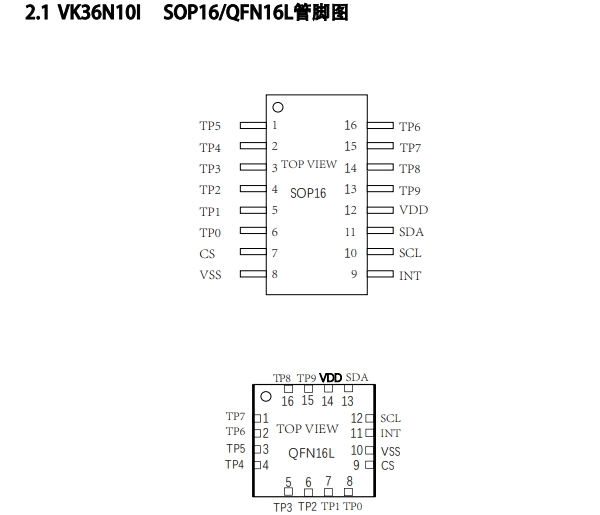

• 封裝

SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

QFN16L(3.0mm x 3.0mm PP=0.5mm)

高抗干擾/抗噪MTP觸控IC-IIC輸出系列：

VK36N4I      工作電壓/待機電流：2.2V-5.5V/10μA(3V)       感應通道數：4      輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP16/QFN16

VK36N5I      工作電壓/待機電流：2.2V-5.5V/10μA(3V)       感應通道數：5      輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP16/QFN16

VK36N6I      工作電壓/待機電流：2.2V-5.5V/10μA(3V)       感應通道數：6      輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP16/QFN16

VK36N7I      工作電壓/待機電流：2.2V-5.5V/10μA(3V)       感應通道數：7      輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP16/QFN16

VK36N8I      工作電壓/待機電流：2.2V-5.5V/10μA(3V)       感應通道數：8      輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP16/QFN16

VK36N9I      工作電壓/待機電流：2.2V-5.5V/10μA(3V)       感應通道數：9      輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP16/QFN16

VK36N10I    工作電壓/待機電流：2.2V-5.5V/10μA(3V)      感應通道數：10     輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP16/QFN16

VK36N11I     工作電壓/待機電流：2.2V-5.5V/10μA(3V)      感應通道數：11     輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP20/SSOP20

VK36N12I     工作電壓/待機電流：2.2V-5.5V/10μA(3V)     感應通道數：12     輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP20/SSOP20

VK36N13I     工作電壓/待機電流：2.2V-5.5V/10μA(3V)     感應通道數：13     輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP20/SSOP20

VK36N14I     工作電壓/待機電流：2.2V-5.5V/10μA(3V)     感應通道數：14     輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP28/SSOP28

VK36N15I     工作電壓/待機電流：2.2V-5.5V/10μA(3V)     感應通道數：15     輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP28/SSOP28

VK36N16I     工作電壓/待機電流：2.2V-5.5V/10μA(3V)     感應通道數：16     輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP28/SSOP28

VK36N17I     工作電壓/待機電流：2.2V-5.5V/10μA(3V)     感應通道數：17     輸出方式：I2C輸出  高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOP28/SSOP28

——————————————————————————————————
